Geometría de la herramienta y limitaciones de acceso: puntos ciegos comunes en el mecanizado de precisión

En el proceso de mecanizado de precisión de metales, a menudo me encuentro con dibujos de diseño que presentan esquinas internas muy afiladas, ranuras profundas y estrechas o cavidades con ángulos completamente rectos. Si bien estos diseños pueden parecer razonables en un modelo 3D, están directamente limitados por la geometría de la herramienta en el mecanizado CNC real.

1. Limitaciones físicas del diámetro de la herramienta

Las herramientas no son infinitamente delgadas; siempre tienen un diámetro. Por ejemplo, el diámetro mínimo de una fresa de extremo común es de aproximadamente1mm(Las herramientas más delgadas son propensas a romperse).Esto significa:

Las esquinas internas de las cavidades no se pueden mecanizar en un ángulo recto perfecto y sólo se pueden "fresar" en esquinas redondeadas.
Cuanto más profunda sea la ranura, peor será la rigidez de la herramienta, aumentando el riesgo de vibraciones y deformaciones.

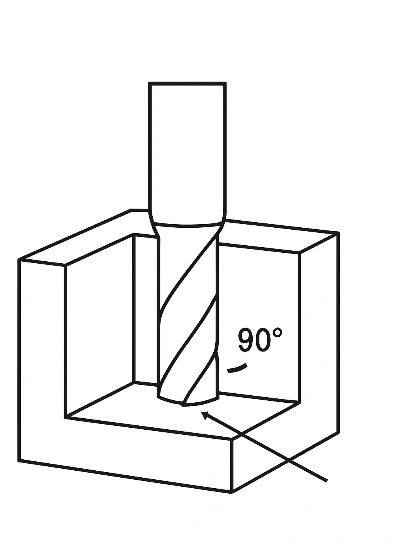

When an end mill enters a cavity, the internal corner naturally forms a radius and cannot be machined into a sharp angle

2. Reglas generales para el diseño de esquinas redondeadas

Según nuestra experiencia práctica, si la profundidad de la cavidad es9mm, se recomienda que el radio de la esquina interna se diseñe para que sea mayor o igual a3mm(aproximadamente 1/3 de la profundidad). Esto permite que la herramienta entre suavemente sin desgaste excesivo durante el mecanizado.

Comparison of reasonable corner radius vs. sharp corner design: sharp corners block the tool path; rounded corners allow smooth cutting

3. Ranuras profundas y rigidez de la herramienta

Muchos diseñadores prefieren diseñar ranuras que sean a la vez profundas y estrechas. Sin embargo, es importante entender que cuanto más larga sea la herramienta, peor será su rigidez, haciéndola más propensa a doblarse durante el corte, lo que puede provocar:

Disminución de la precisión dimensional en la parte inferior de la ranura.
Mal acabado superficial.
Incluso rotura de herramientas, aumentando los costes.

Long, thin tools cutting deep slots tend to bend and vibrate.

4. Recomendaciones para diseñadores y adquisiciones

Tener en cuenta las limitaciones geométricas de las herramientas durante la fase de dibujo aporta varios beneficios directos:

Los diseños son más fáciles de implementar, lo que reduce el tiempo de modificación y comunicación.
Evitando costes adicionales por diseños "inmaquinables".
Mejorar la eficiencia de la entrega.

Esta es la razón por la que muchos clientes en Europa y Estados Unidos prestan especial atención a las esquinas redondeadas y al ancho de las ranuras durante el diseño, mientras que algunas fábricas y diseñadores nacionales suelen pasar por alto estos aspectos.

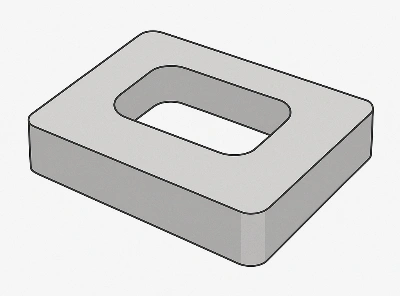

Optimized design: larger radii, reasonable slot width, more efficient machining

Conclusión práctica:

En el mecanizado de precisión, la geometría de la herramienta dicta si se puede fabricar un diseño. Siguiendo el sencillo principio de"Radio de la esquina mayor o igual a 1/3 de la profundidad de la cavidad y evitando ranuras demasiado profundas o estrechas".Se pueden evitar muchos problemas de mecanizado.

bishenla experiencia
En Bishen, aplicamos este principio en las primeras etapas del proceso, revisando los dibujos de los clientes y sugiriendo optimizaciones de radios y ranuras antes de que comience el mecanizado. Esto no sólo evita costosos rediseños, sino que también se alinea con las expectativas de muchos fabricantes europeos y estadounidenses, que valoran la capacidad de fabricación eficiente, la calidad estable y los plazos de entrega confiables.
