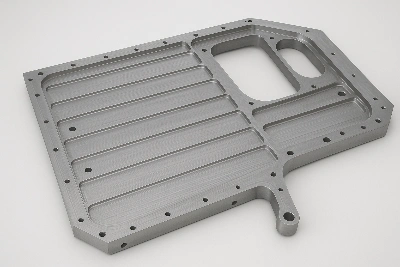

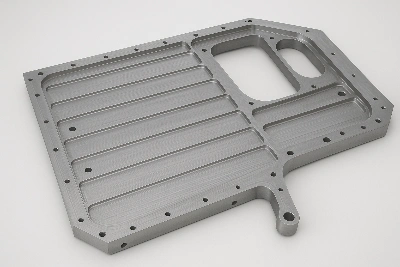

Cuando se fresa el revestimiento de un ala o el marco de un fuselaje a partir de una placa monolítica, la pieza parece rígida en la pantalla pero se comporta como un resorte en la máquina. Horas de corte, calor desigual y liberación de tensión pueden mover paredes delgadas décimas de milímetro-lo suficiente como para fallar el ensamblaje. La única forma de mantener las especificaciones es planificar el movimiento y compensarlo en tiempo real.
Por qué es difícil
Gran área barrida, paredes delgadas:Las altas tasas de eliminación de material crean gradientes de temperatura; Las costillas delgadas responden rápidamente al aporte de calor.
Tiempos de ciclo largos:La herramienta, el husillo y los accesorios se desvían debido al crecimiento térmico-incluso si la máquina está "caliente".
Liberación de tensiones residuales:A medida que los bolsillos se abren, los paneles "respiran", provocando un resorte-entrante y{1}}saliente local.
Modos de falla que vemos
Springback post-corteque empuja el grosor de la piel fuera de tolerancia.
Ondulación localen las nervaduras/refuerzos del paso-sobre la acumulación de calor.
Deriva de la posición del agujero/ranuracuando se cortan elementos antes de que se estabilice el material circundante.
Controles de proceso que funcionan
Monitoreo de temperatura-en tiempo real:RTD adheridos en el modelo térmico de fijación + husillo; las alarmas activan la anulación de la alimentación y las ventanas de pausa/enfriamiento-.
Compensación de la máquina:Compensación dinámica de longitud/escala de herramienta vinculada al mapeo térmico de la máquina; sondeo de bucle cerrado-para restablecer-cero datos críticos a mitad-del ciclo.
Estrategia de zonificación:Divida el panel en zonas térmicas. Zonas opuestas rugosas alternadas (A↔C, B↔D) para equilibrar el calor y la liberación de estrés.
Estrategia de corte:Desbaste de alta-eficiencia con un ligero compromiso radial, espesor de viruta constante y reducción controlada-para evitar puntos calientes.
Gestión de refrigerante y aire:Inundación de alto-flujo + cuchillas de aire dirigidas para evacuar las virutas de las bolsas profundas; reduzca el calor de corte.
Pases de estabilización:Semi-llegar hasta cerca de la red, permitir una relajación cronometrada, volver a-sondear y luego terminar con pases ligeros y fríos solo después de que los tiempos regresen a la línea de base.
Fijación:Localizadores de vacío + pasador-con soportes compatibles debajo de bahías delgadas; torque-sujeción limitada para evitar la "impresión" y la distorsión.
Estudio de caso: red de ala de una-pieza, 2,8 m × 1,1 m, placa de Al-Li
Un proveedor europeo de fuselajes requirió el espesor de las nervaduras±0,05 milímetrosy posición verdadera de la ranuraMenor o igual a 0,08 mmdespués del mecanizado completo. Los ensayos iniciales demostraron0,18 milímetrosspringback en las bahías más delgadas.
Qué cambió:
Se agregaron cuatro RTD de accesorios y un sensor térmico de husillo; creó una puerta de temperatura enΔT Menor o igual a 2,5 gradosentre el accesorio y el stock antes de terminar.
Se reordenaron las trayectorias en un plan-de zonificación de sombreado cruzado; insertado12 minutospausas de ecualización por cuadrante.
Se cambió a fresas de extremo de paso variable- de 6-flautas para semiacabado y compromiso radial reducido para12–15%con mayor alimentación para mantener las astillas finas y frescas.
Sondeo a mitad de ciclo-de seis datos de control; aplicado+0.0006 escalaen X localmente (compensación de la máquina) para la pasada final.
Resultado:La desviación máxima de post-corte se redujo a0,046 milímetrosen costillas y0,06 milímetrosen la posición de la ranura-verde en todos los puntos de inspección.
Lista de verificación práctica (guarde esto)
Coloque sensores de temperatura enaccesorio, borde de material y columna de máquina.
Definirpuntos de retención térmicaantes del acabado crítico.
Zonas de desbaste alternativas; nunca vacíe los compartimentos adyacentes de forma secuencial.
Forzar la evacuación de virutas;re-cortar chips=calentar.
Semi-final → relajarse →volver a-sondear→ terminar la luz.
RegistroDesgaste de herramientas versus temperatura.; Evite el acabado con herramientas nuevas.
Verificar CMM conen-sondeo de máquinaobjetivos para captar la deriva temprano.
Sutil pero importante
La compensación térmica no es una característica única; es una orquestación de detección, secuenciación y acabado de luz. Si se hacen correctamente, los paneles aeroespaciales grandes-de paredes delgadas salen de la máquina cumpliendo con las especificaciones sin necesidad de repaso-mano pesado-y permanecen dentro de la tolerancia después del enfriamiento-.
