En el ensamblaje mecánico de precisión, la dirección de instalación de las tuercas redondas (estándar de tuercas redondas GB/T812) es a menudo un tema de discusión. A continuación, he resumido los puntos clave para su referencia.

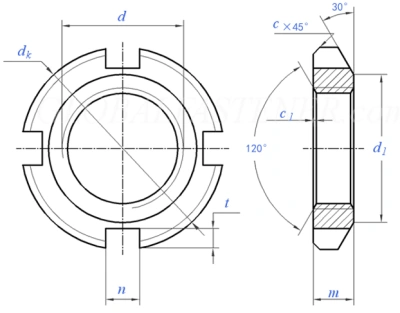

1. Características estructurales de las tuercas redondas
Un lado de la tuerca redonda tiene un gran chaflán de 30 grados (tuerca de chaflán de 30 grados), que se utiliza principalmente para la fijación axial del eje.

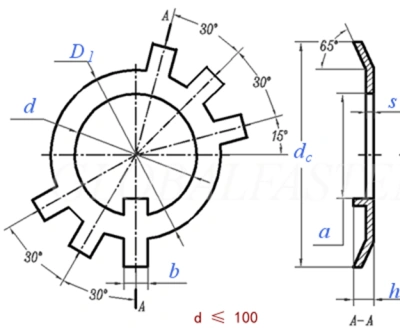

2. Emparejamiento con arandelas de seguridad
En la práctica, para lograr un anti-aflojamiento (método de tuerca anti-aflojamiento), generalmente se usan tuercas redondas junto con una arandela de seguridad (arandela de seguridad GB/T858):
La lavadora tiene múltiples pestañas y un ángulo de 65 grados;
Según las normas, la dimensión D1 de la arandela coincide con la dimensión d1 de la tuerca redonda;
Por lo tanto, el lado grande achaflanado de la tuerca redonda debe coincidir con la arandela de seguridad.
👉 En otras palabras, cuando se utilizan juntas una tuerca redonda y una arandela de seguridad, el lado biselado debe mirar hacia el componente sujeto.
3. Cuando no se utilizan arandelas de seguridad
A veces, no se aplican arandelas de seguridad. Por ejemplo:
Usandobloqueo de doble tuerca redondapara evitar-aflojamiento;
No hay requisitos anti-aflojamiento, solo apretar una tuerca redonda.
¿Sigue siendo importante la dirección de instalación en tales casos? La respuesta es: sí, todavía hay consideraciones.
4. Consideraciones adicionales para la dirección de instalación
Tolerancia de perpendicularidad de la tuerca:
El estándar GB/T812 especifica requisitos de perpendicularidad para el lado biselado, pero no para el lado opuesto.

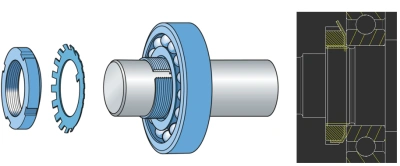

Instalación de la contratuerca del rodamiento:
En conjuntos tales como cojinetes, generalmente es deseable que el componente presionado contra el cojinete no se extienda más allá del diámetro de la pista interior. En tales casos, es más razonable colocar el lado biselado hacia el componente sujetado.
Si el conjunto no tiene tales limitaciones, entonces la dirección de instalación no es estrictamente crítica.(文章来源:iMechanics机械)
