Como todos sabemos, el anodizado duro aumentará el espesor del producto. Por lo tanto, el espesor adecuado de la película de óxido es crucial para cumplir con los requisitos de tamaño del cliente.

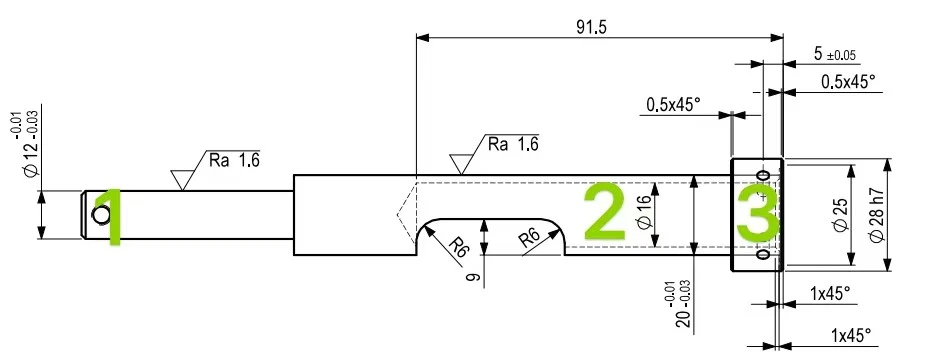

Este artículo utiliza la foto de arriba del eje como ejemplo para explicar cómo controlar el espesor de la película de óxido para que el tamaño del producto final alcance el valor esperado.
Sólo dos pasos para el anodizado duro de este eje:
Paso 1: El tamaño del producto semiacabado del eje debe obedecer al principio de "menor espesor de la capa exterior y mayor diámetro del orificio interior", antes del anodizado duro.
Esto se debe a que el tamaño del diámetro del orificio interior del eje disminuyó a medida que aumentó el espesor de la película de óxido después del anodizado duro, lo que resultó en un producto no calificado. Siguiendo el principio anterior se evitará este fallo y se obtendrá el producto terminado que el cliente necesita.
Paso 2: se debe proporcionar a los mecánicos un rango de control de producción definido para que el cliente pueda obtener el tamaño de producto terminado deseado después del anodizado duro.
Un análisis del rango de control de producción específico para este eje es el siguiente:
Como dice el dibujo, anodizado duro con impregnación de PTFE, espesor 40 ± 5 μm. Esto será de 35/3 a 45/3 (11,667 μm ~ 15 μm) para el espesor de crecimiento de la película de óxido cuando el eje esté anodizado duro. Y el espesor de crecimiento de la película de óxido es de 0,0117 ~ 0,015 en milímetros.
Entonces, la fórmula de cálculo para el rango de dimensiones de control de producción dada al mecánico es:
Tamaño del control de producción=tamaño del dibujo - tamaño del espesor del crecimiento de la película de óxido x2
Es decir: tamaño de control de producción=tamaño de dibujo - [(0,0117~0,015 mm) x2]=tamaño de dibujo - (0,0234~0,03 mm)
NOTA:
Hay 2 lados del espesor de crecimiento de la película de óxido, por lo que se cuenta dos veces en el cálculo.
Si se desea obtener el tamaño final más preciso, se debe tomar el valor mínimo del espesor de crecimiento de la película de óxido. Y 0,02 mm es la mejor opción.
Este eje consta de tres partes y el rango de control de cada parte es el siguiente:
Marcado 1 en la foto, las dimensiones de las líneas superior e inferior son 11,97 ~ 11,99, es decir, las dimensiones del control de producción son: (11,97 ~ 11,99 mm) -0,02 mm =11.95 ~ 11,97 mm
Marcado 2 en la foto, las dimensiones de las líneas superior e inferior son 19,97 ~ 19,99, es decir, las dimensiones del control de producción son: (19,97 ~ 19,99 mm) -0,02 mm =19.95 ~ 19,97 mm
Marcado 1 en la foto, las dimensiones de las líneas superior e inferior son 27,979 ~ 28 mm (valor de tolerancia H7 combinado con la consulta del valor de ajuste de tolerancia), es decir, las dimensiones de control de producción son:
(27,979~28 mm)-0,02 mm=27.959~27,98 mm
