Procesamiento de características del producto

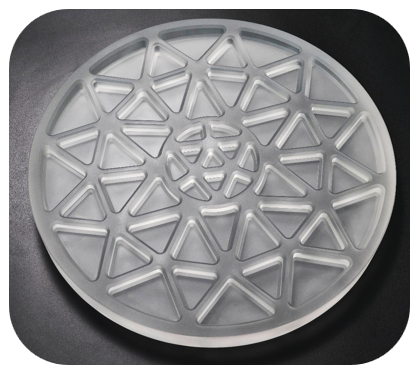

Material:Vidrio de cuarzo de alta-pureza (contenido de SiO₂ superior o igual al 99,99 %)
proceso:Rectificado de chaflanes de cavidades (diámetro 408 mm × espesor 20,5 mm)
Requisitos de precisión:Contorno menor o igual a 0,02 mm, rugosidad Ra menor o igual a 0,8 μm
Desafíos y puntos débiles de la industria
A. Características de procesamiento de vidrio de cuarzo
Alta fragilidad, la tasa de defectos por colapso del borde supera el 30%
El procesamiento de superficies asféricas cóncavas es propenso a la distorsión del contorno.
El pulido tradicional con muelas es propenso a microfisuras sub-superficiales
B. Defectos de la solución tradicional
Baja eficiencia:El procesamiento de una sola pieza lleva más de 72 horas
Falta de precisión:La fluctuación del contorno alcanza los 0,03 mm.
Daño superficial:La rugosidad sólo se puede controlar en Ra1,2μm
BISHÉNSoluciones: Sistema de procesamiento ecológico ultrasónico
Equipo:Centro de fresado ultrasónico de enlace de cinco-ejes (detección óptica en línea integrada)
Proceso:Rectificado asistido por ultrasonidos de alta-frecuencia de 20 kHz (control de temperatura del refrigerante ±1 grado)
Control de calidad:Compensación en tiempo real-por la deformación del procesamiento, mejora del 40 % en la precisión
Avance en el rendimiento medido

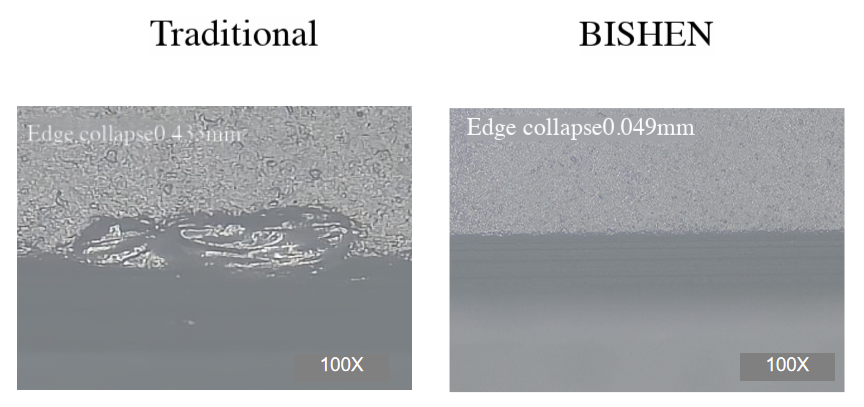

Control de colapso de bordes:El volumen del defecto se reduce de 0,433 mm a 0,049 mm (una disminución del 88,7 %)
Calidad de la superficie:Rugosidad Ra0,58μm (27,5% mejor que el estándar de la industria)
Precisión del contorno:Estable a 0,015 mm
