En la fabricación aeroespacial, una tolerancia de ±0,005 mm (0,0002 pulgadas) o superior es un requisito estándar. Lograr esta precisión depende de equipos avanzados de 5-ejes, herramientas precisas, estrategias CAM optimizadas y un riguroso control de calidad. Este artículo explica enfoques prácticos, incluye un caso del mundo real e introduce una estrategia concisa de solución intermedia para piezas aeroespaciales.
1. Por qué es importante la tolerancia de ±0,005 mm
Los componentes aeroespaciales son muy sensibles a la seguridad, la fatiga y el montaje:
Vuelo-partes críticas: Plataformas de cuchillas, superficies de contacto de válvulas.
Estructuras de paredes delgadas-: Menos de 1 mm de espesor, propenso a la distorsión térmica.
Componentes multifunción-: Las carcasas o soportes con docenas de características necesitan referencias de datos consistentes.
Los fabricantes de equipos originales de Europa y EE. UU. suelen especificar tolerancias de ±0,005 mm para dimensiones, características geométricas y precisión posicional.
2. Lograr ±0,005 mm en producción
2.1 5-Capacidad CNC del eje
El mecanizado aeroespacial de alta-precisión se basa en:
Repetibilidad del eje lineal Menor o igual a ±0,001 mm
Precisión del eje giratorio Menor o igual a 3 arc-seg.
Compensación térmica y estructura rígida.
Metrología en-máquinas (sondas Renishaw, medición con herramientas láser)
La repetibilidad-a largo plazo es más importante que la precisión ocasional de las muestras.
2.2 Gestión de herramientas
Control de vida útil de cada pieza.
Desviación del husillo Menor o igual a 2 µm
Portaherramientas de expansión térmica e interfaz HSK
2.3 Estrategia MCA
El mecanizado de 5 ejes con una sola abrazadera reduce los errores de referencia
El se-acabado garantiza una asignación de stock uniforme
Las piezas de pared delgada-utilizan mecanizado segmentado y rutas de corte constantes.
3. Control de calidad para la coherencia
3.1 Inspección de precisión
CMM de grado aeroespacial-(MPE inferior o igual a 1.7 + L/350 µm)
Documentación FAI/AS9102/PPAP
Trazabilidad total de materiales, herramientas y procesos.
3.2 Control Ambiental
Temperatura-habitación controlada 20 ± 0,5 grados
Mecanizado e inspección en la misma zona térmica
4. Ventajas del mecanizado de 5 ejes para piezas aeroespaciales
Reduce la dependencia de los accesorios y la deriva del datum
Mejora la precisión posicional y geométrica.
Maneja componentes complejos: palas, carcasas, cavidades, bloques de válvulas
Mayor eficiencia con producción por lotes consistente

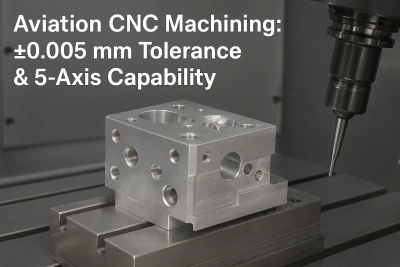

5. Estudio de caso: Bloque de válvulas aeroespaciales que alcanza ±0,005 mm
Requisitos:
Material: acero inoxidable 17-4PH
Características: Orificios transversales, cavidades internas, superficies de contacto
Tolerancias: ±0,005 mm para posiciones de orificios
Estrategia:
Mecanizado de 5 ejes con una sola abrazadera-para todas las funciones críticas
Desviación de la herramienta menor o igual a 2 µm para un acabado de precisión
Semiacabado segmentado con trayectorias de corte constantes
Sondeo en-máquina y compensación térmica
Resultado:
Precisión de la posición del orificio ±0,003–0,004 mm
Lote de 100 piezas sin reelaboración
Proveedor aprobado para producción aeroespacial-a largo plazo
Esto demuestra cómo la planificación sistemática y la capacidad de 5 ejes convierten tolerancias de ±0,005 mm en resultados de lotes confiables.
6. Solución intermedia: estrategia aeroespacial práctica
Mid Solution proporciona pasos concisos y prácticos para lograr la precisión aeroespacial:
Un-flujo de 5 ejes de referencia– Consolida características críticas en un único sistema de coordenadas, minimizando la deriva posicional.
Semiacabado uniforme en stock– Mantiene un stock uniforme para piezas de paredes delgadas-y de cavidades profundas para reducir la deformación.
Plantillas de herramientas y piezas de trabajo– Las plantillas predefinidas para la vida útil de la herramienta, el material y la estrategia de características garantizan resultados consistentes.
En-bucle de metrología de la máquina– El sondeo en tiempo real-con compensación térmica reduce la variación de lotes, especialmente para piezas de titanio o Inconel.
Estas estrategias hacen que la precisión del CNC aeroespacial pase de estar basada-en la experiencia asistemático y repetible.
7. Conclusión
Lograr una tolerancia de ±0,005 mm en el mecanizado CNC aeroespacial requiere un sistema completo:
Equipos-de 5 ejes de alta gama
Gestión estricta de herramientas
Estrategia CAM optimizada
Control de calidad e inspección integrales
Control térmico estable
Combinadas, estas prácticas garantizan componentes aeroespaciales repetibles y de alta-precisión adecuados para los requisitos de los OEM europeos y estadounidenses.
