Seleccionar la plaquita de corte adecuada para fresar PEEK (polieteretercetona) es crucial para lograr resultados de mecanizado de alta calidad. Como proveedor de fresado y mecanizado de PEEK, he visto de primera mano cómo una plaquita incorrecta puede provocar todo tipo de problemas, como acabado superficial deficiente, mayor desgaste de la herramienta y tiempos de mecanizado más prolongados. Entonces, profundicemos en cómo elegir el inserto de corte perfecto para sus trabajos de fresado PEEK.
Entendiendo la Ojeada
Primero lo primero, hablemos un poco sobre PEEK en sí. PEEK es un termoplástico de alto rendimiento conocido por sus excelentes propiedades mecánicas, resistencia química y alta estabilidad térmica. Estas características lo convierten en una opción popular en industrias como la aeroespacial, médica y automotriz. Sin embargo, su dureza y abrasividad pueden plantear desafíos durante el mecanizado.
PEEK tiene un punto de fusión relativamente alto en comparación con otros plásticos. Cuando lo mueles, el calor generado puede hacer que el material se ablande o incluso se derrita si no se maneja adecuadamente. Esto puede provocar problemas como rebabas, bordes acumulados en la herramienta de corte y un acabado superficial rugoso en la pieza mecanizada.
Factores a considerar al seleccionar un inserto de corte
1. Material del inserto de corte
El material del inserto de corte juega un papel muy importante en su capacidad para manejar PEEK. Las inserciones de carburo son una opción común. Son duros, resistentes al desgaste y pueden soportar las altas temperaturas generadas durante el fresado. Las plaquitas de carburo sólido son excelentes para trabajos de alta precisión, ya que ofrecen un excelente afilado de los bordes y pueden mantenerlo durante un largo período.
Los insertos Cermet son otra opción. Combinan las propiedades de la cerámica y los metales, ofreciendo buena resistencia al calor y al desgaste. Los insertos de Cermet pueden proporcionar un acabado superficial suave en las piezas de PEEK, pero pueden ser más frágiles que los insertos de carburo, por lo que debe tener cuidado con los parámetros de corte.
2. Geometría del inserto de corte
La geometría de la plaquita afecta la formación de viruta, las fuerzas de corte y el acabado superficial. Para PEEK, a menudo se prefieren las plaquitas con un ángulo de inclinación positivo. Un ángulo de ataque positivo reduce las fuerzas de corte, lo que a su vez ayuda a evitar que el material se deforme o se funda bajo la presión de la herramienta de corte.
También son beneficiosas las plaquitas con un filo cortante afilado. Pueden cortar el PEEK limpiamente, reduciendo las posibilidades de que se formen rebabas y un acabado superficial rugoso. Algunas plaquitas vienen con rompevirutas especiales. Son útiles para controlar la forma y el tamaño de las virutas, lo cual es importante para evitar que las virutas se obstruyan en el área de corte.
3. Recubrimiento del inserto de corte
Un recubrimiento sobre el inserto de corte puede mejorar significativamente su rendimiento. El recubrimiento de nitruro de titanio (TiN) es uno de los recubrimientos más comunes. Aumenta la dureza del inserto y reduce la fricción entre el inserto y el material PEEK. Esto da como resultado una menor generación de calor y una vida útil más larga de la herramienta.
El recubrimiento de carbono tipo diamante (DLC) también es una buena opción para fresar PEEK. Tiene un bajo coeficiente de fricción, lo que ayuda a evitar la acumulación de bordes en la herramienta de corte. Los insertos recubiertos con DLC pueden proporcionar un acabado superficial muy suave en las piezas mecanizadas de PEEK.
Adaptación de la plaquita a la operación de fresado
1. Fresado frontal
Al planear PEEK, desea una plaquita que pueda soportar una gran cantidad de eliminación de material. Las plaquitas con un radio de punta grande son adecuadas para el planeado. Pueden distribuir las fuerzas de corte de manera uniforme, reduciendo la tensión en la plaquita y la pieza de trabajo. También puede elegir plaquitas con múltiples filos de corte para aumentar la productividad de la operación de planeado.
2. Fresado final
Para el fresado de extremos, se suelen utilizar plaquitas con un radio de esquina pequeño. Esto permite un mecanizado más preciso de esquinas y pequeñas características en la pieza PEEK. Las fresas helicoidales con ranuras con insertos adecuados pueden proporcionar una acción de corte suave y ayudar a reducir las posibilidades de vibración, lo que puede provocar un acabado superficial deficiente.
3. Fresado de ranuras
El fresado de ranuras en PEEK requiere plaquitas que puedan soportar espacios reducidos y altas fuerzas de corte. Plaquitas con un filo fuerte y buena capacidad de evacuación de virutas son esenciales. Algunas plaquitas están diseñadas específicamente para operaciones de fresado de ranuras, con características como ranuras profundas para ayudar a eliminar las virutas de manera eficiente.
Parámetros de corte
Incluso si tiene la plaquita de corte adecuada, los parámetros de corte que elija son cruciales para un fresado PEEK exitoso. Es necesario ajustar cuidadosamente la velocidad de corte, el avance y la profundidad de corte.
La velocidad de corte debe ser lo suficientemente alta como para evitar que el PEEK se derrita, pero no tan alta como para provocar un desgaste excesivo de la herramienta. Un buen punto de partida para la velocidad de corte al fresar PEEK con plaquitas de carburo es de alrededor de 100 - 200 m/min.
La velocidad de avance debe configurarse para garantizar que la plaquita pueda cortar el PEEK suavemente sin sobrecargar la herramienta. Un avance de 0,1 - 0,3 mm/diente es un rango común para el fresado de PEEK.
La profundidad de corte depende de la resistencia del inserto de corte y de la rigidez de la configuración de mecanizado. Generalmente, una profundidad de corte de 0,5 a 2 mm es un buen punto de partida para el fresado de PEEK.
Otras consideraciones
1. refrigerante
El uso de un refrigerante puede ayudar a reducir el calor generado durante el fresado y mejorar el acabado superficial de la pieza de PEEK. Los refrigerantes solubles en agua son una opción popular. Pueden enfriar eficazmente el área de corte y eliminar las virutas. Sin embargo, asegúrese de que el refrigerante sea compatible con PEEK, ya que algunos químicos del refrigerante pueden reaccionar con el material.
2. Rigidez de la máquina herramienta
La rigidez de la máquina herramienta es importante para un fresado PEEK preciso y eficiente. Una máquina herramienta rígida puede minimizar la vibración, lo cual es crucial para lograr un buen acabado superficial y extender la vida útil del inserto de corte. Asegúrese de que su máquina herramienta reciba el mantenimiento y la calibración adecuados antes de comenzar la operación de fresado.
Procesos de mecanizado relacionados

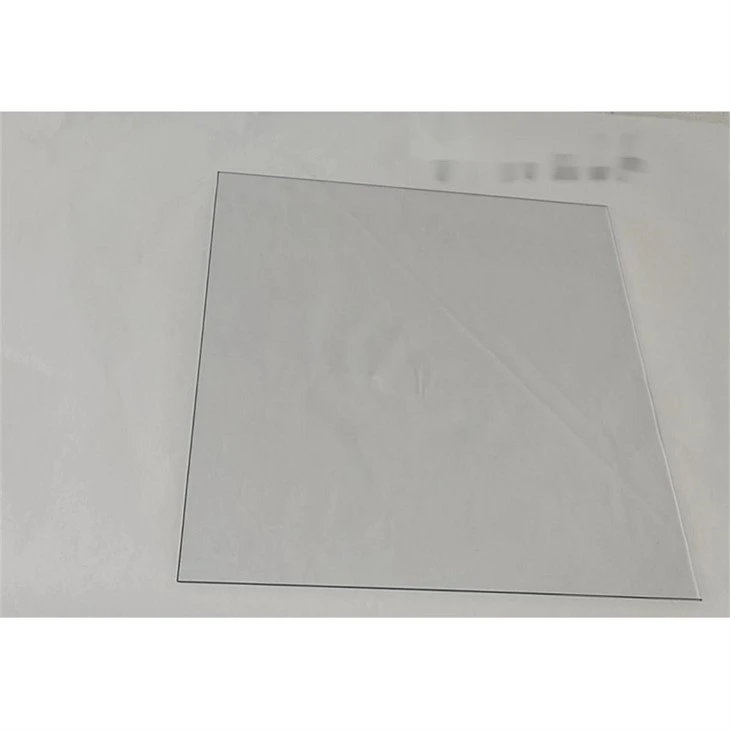

Si está interesado en otros procesos de mecanizado de plástico, también ofrecemosMecanizado CNC de nailon,Policarbonato de mecanizado CNC, yMecanizado CNC PPSU. Cada uno de estos plásticos tiene sus propias propiedades únicas y requiere insertos de corte y parámetros de mecanizado específicos.
Conclusión
Seleccionar el inserto de corte adecuado para fresar PEEK es una combinación de comprender las propiedades del material de PEEK, considerar los factores relacionados con el inserto de corte (material, geometría, recubrimiento), hacer coincidir el inserto con la operación de fresado específica y establecer los parámetros de corte apropiados. Si tiene en cuenta todos estos aspectos, podrá conseguir resultados de fresado PEEK de alta calidad con un menor desgaste de la herramienta y una mayor productividad.
Si está buscando servicios de fresado PEEK o necesita asesoramiento para seleccionar las plaquitas de corte adecuadas, no dude en contactarnos. Estamos aquí para ayudarle con todas sus necesidades de mecanizado PEEK.
