Procesamiento de características del producto.

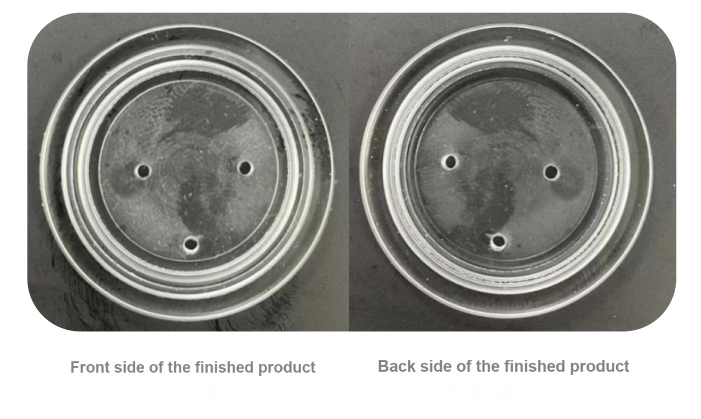

En el campo de la fabricación de equipos semiconductores, el procesamiento de piezas de precisión a menudo enfrenta muchos desafíos. Un bloque de electrodos de vidrio de cuarzo encargado por un cliente está hecho de vidrio de cuarzo de alta-dureza y debe procesarse con precisión con un tamaño de D32x3 mm. Las características de procesamiento clave incluyen fresado de orificio pasante, de cara final y de ranura anular. Como componente central de los equipos semiconductores, este componente está directamente relacionado con la precisión operativa de todo el equipo.
Puntos débiles del procesamiento de la industria
Las soluciones de procesamiento tradicionales han expuesto importantes defectos al abordar requisitos de tan alta-precisión: la baja eficiencia del procesamiento hace que una sola pieza demore hasta 90 minutos, el procesamiento de materiales frágiles es propenso a defectos de colapso de los bordes y es difícil que la rugosidad de la superficie cumpla con los requisitos del efecto espejo. Lo que es más grave es que el componente necesita completar múltiples pasos de procesamiento en una sola sujeción, y el error acumulativo de los procesos tradicionales puede conducir fácilmente al desguace del producto.
BISHÉNPráctica de innovación de soluciones
Para este problema de procesamiento típico en la industria de semiconductores, la solución BISHEN ha logrado avances mediante la integración de tecnología:
Sistema de grabado y fresado de precisión ultrasónico: Al utilizar la tecnología de procesamiento de vibración de alta-frecuencia, el modo de contacto entre la herramienta y la pieza de trabajo cambia del corte continuo al procesamiento por impulsos, lo que reduce eficazmente la tensión de corte.
Herramienta de microcuchilla PCD integrada: La precisión del borde de la herramienta de diamante especial alcanza el nivel de micras y el sistema ultrasónico se utiliza para lograr el efecto de "procesamiento en frío".
Plato giratorio armónico de cuatro-ejes: Precisión de posicionamiento repetible de ±0,002 mm para garantizar la precisión de la posición del procesamiento de procesos múltiples
Resultados de avances técnicos

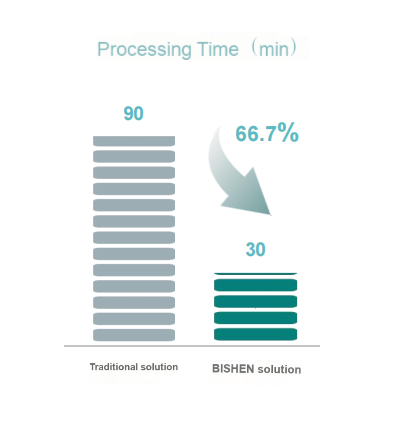

Después de implementar la solución BISHEN, el tiempo de procesamiento de una sola pieza se redujo drásticamente de 90 minutos a 30 minutos y la eficiencia aumentó en un 233 %. El valor Ra de la rugosidad de la superficie procesada se controla de manera estable dentro de 0,1 μm, logrando un efecto de espejo óptico. Después de la detección de tres-coordenadas, la tolerancia del tamaño de la pieza de trabajo cumple completamente con los requisitos de ±0,005 mm del dibujo y la tasa de rendimiento del procesamiento ha aumentado del 65% del proceso tradicional a más del 98%.
Acerca deBISHÉN:
BISHEN ha estado profundamente involucrado en el campo del mecanizado de precisión durante más de diez años, centrándose en proporcionar soluciones de fabricación de -alta calidad para industrias como la de semiconductores, óptica y dispositivos médicos. La empresa ha desarrollado de forma independiente sistemas de mecanizado de precisión ultrasónico y equipos de procesos profesionales, y ha prestado servicios a más de 200 empresas de fabricación de alto nivel-, manteniendo una posición de liderazgo en el campo del procesamiento de materiales duros y quebradizos. A través de la innovación tecnológica continua, BISHEN está ayudando a la industria de fabricación de precisión de China a superar más obstáculos técnicos "atascados".
