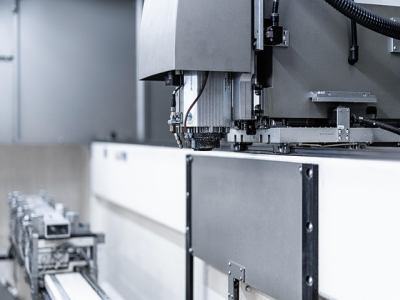

Introducción: la revolución DFM redefine el límite de la fabricación
La industria de la fabricación global está experimentando un punto de inflexión crítico: según el informe McKinsey 2024, las compañías que adoptan el diseño de mecanizado CNC para la capacidad de fabricación (DFM) han acortado el ciclo de lanzamiento de su producto en un promedio de 28% y han reducido su tasa de chatarra de mecanizado en un 19%. Este cambio no solo se debe a actualizaciones de hardware, como centros de mecanizado de cinco ejes, sino que también se basa en un sistema de estrategia de diseño de mecanizado CNC científico. Este artículo integra las últimas prácticas de la industria para proporcionar a los ingenieros una guía de proceso completo, desde principios hasta operaciones prácticas.
Principios de diseño de mecanizado CNC: evite cinco trampas costosas
1.1 Control de complejidad geométrica (consideraciones de diseño de mecanizado CNC)
Trap de la pared delgnín: en el mecanizado de carcasas de aleación de titanio para motores de aeronaves, se requiere una estrategia de supresión de vibración de alta frecuencia (amplitud controlada a ± 3 μm) cuando el grosor de la pared es inferior a 2 mm.
Field de cavidad deep cavidad : el mecanizado de cavidades profundas de los moldes de dispositivos médicos debe cumplir con la regla de hierro de "diámetro de la herramienta mayor o igual a 1/3 de ancho de la cavidad"
Dilema de forma especial: la estructura asimétrica de la carcasa de accionamiento eléctrico automotriz requiere una verificación anticipada de la accesibilidad de la máquina herramienta de cinco ejes
1.2 Criterios de coincidencia de procesos de material (estándares de diseño de mecanizado CNC)
Aluminum Alloy: {{0}} T6 se prefiere usar 8000-12000 RPM Framing de alta velocidad (profundidad de corte menor o igual a 0.5D)
Titanium aley: ti -6 al -4 V debe controlar la temperatura de corte a<650℃ (ceramic tools + micro-lubrication are recommended)
Materiales compuestos : los laminados CFRP requieren herramientas recubiertas de diamantes (ángulo posterior> 15 grados para evitar la delaminación)
Estrategia de diseño de mecanizado CNC: tres palancas técnicas principales para aprovechar la eficiencia
2.1 Optimización de la economía de tolerancia (mejores prácticas de diseño de mecanizado CNC)
Surface de apareamiento crítico: las posiciones de instalación del rodamiento se adhieren a la tolerancia de IT7 (rugosidad de la superficie RA 0. 8)
Área funcional-funcional: Estructuras como las costillas de refuerzo se relajan a IT10 (reducción de costos del 42%)
Case: un brazo articular de robot industrial ahorra el 15% de las horas de mecanizado a través de una estrategia de tolerancia graduada
2.2 Planificación inteligente de rutas de herramientas (habilidades de diseño de mecanizado CNC)
Mecanizado de mecanizado : Adoptar la estrategia de molienda cicloidal (la tasa de eliminación de materiales aumentó en un 35%)
Fine Machining: La interpolación espiral reemplaza la fresación lineal (calidad de la superficie aumentada en 2 niveles de AR)
habilidades de ajuste de fino: add 0. Radio de transición de 2 mm en las esquinas para extender la vida útil de la herramienta en un 40%
2.3 Principio de uniformidad de referencia (núcleo de optimización del diseño de mecanizado CNC)
Full Full Process Benchmark: Mantenga el mismo conjunto de agujeros de referencia de proceso desde el producto en blanco hasta el producto terminado
Stror Control: La planitud de la superficie de referencia debe ser 1 nivel más alto que el requisito de la pieza
Case Atrual: El mecanizado de soporte satelital utiliza la estrategia de referencia no transferente para aumentar la tasa de aprobación de tolerancia geométrica del 72% al 98%
2025 Marco de diseño con visión de futuro: tres preparativos principales para la iteración de tecnología
3.1 DFM digital gemelo (nuevo estándar para el diseño de mecanizado CNC)
El entorno Siemens NX CAM verifica la viabilidad del proceso en tiempo real (la tasa de aprobación de primera pieza aumentó al 95%)
La precisión del algoritmo de predicción de deformación de mecanizado alcanza el nivel de ± 5 μm
3.2 Reglas de diseño de fabricación híbrida (extensión de la Guía de diseño de mecanizado CNC)
Impresión 3D en blanco de forma especial + CNC Combinación de acabado (ciclo de mecanizado del canal de enfriamiento de boquilla de cohete acortado en un 60%)
Diseño de integración de procesos de máquinas herramientas de mecanizado compuesto (un proceso de mecanizado del cuerpo de la válvula hidráulica reducido de 9 a 3)
3.3 Modelado de restricciones de fabricación sostenible
Índice de utilización de material incluido en la revisión de diseño (valor objetivo> 82%)
Guías del sistema de visualización de consumo de energía Optimización de la ruta de la herramienta (un cierto procesamiento de moho de automóvil ahorra el 23% de la electricidad)
Sugerencias de diseño de mecanizado CNC: seis habilidades prácticas que surtan efecto de inmediato
Economía de chaflán: C 0. 5 El chaflán se adopta uniformemente para superficies no coincidentes (reduciendo el uso de herramientas especiales)
Solución de reemplazo de subprocesos: se prefieren los hilos M20 y arriba para usar la fresado de subprocesos (eficiencia aumentada en 3 veces)
Biblioteca de herramientas estándar: establecer una base de datos de herramientas comunes de nivel empresarial (costo de adquisición reducido en un 18%)
Simplificación de características: reemplace los agujeros profundos cónicos con agujeros ciegos de fondo plano (tiempo de mecanizado acortado en un 55%)
Reserva: Hojas semifinizantes una reserva uniforme de 0. 3 mm (deformación térmica del lecho de la máquina de compensación)
Integración de la Detección: Marcas de detección de diseño en la superficie de referencia del proceso (el tiempo de medición fuera de línea se reduce en un 40%)
Advertencia de riesgo: tres "nunca" en diseño de mecanizado CNC
Nunca coloque estructuras de paredes delgadas en el límite de viaje de la máquina herramienta (el riesgo de vibración aumenta en un 300%)
Nunca procese superficies complejas sin simulación de corte (probabilidad de colisión> 65%)
Nunca permita que la referencia de diseño y la referencia del proceso se separen (efecto de amplificación de error acumulativo)
Conclusión: el diseño es la fabricación de la toma de decisiones del circuito cerrado
Cuando el riel de colgajo Boeing 777x logró una reducción de costos unitarios desde 158, 000 a 93, 000 a través de la optimización del diseño de mecanizado CNC, vimos claramente que el diseño de la fabricación ha evolucionado desde una herramienta auxiliar a una competitividad central. Los ingenieros deben construir capacidades tridimensionales (comprender las características dinámicas de las máquinas herramientas, dominar los mecanismos de eliminación de materiales y construir capacidades de verificación digital, este es el boleto para la fabricación de alta gama en 2025.
