Un orificio central roscado, también conocido como "orificio central tipo C-" en nuestro país o "orificio central tipo D-" en la norma DIN, se ve comúnmente en muchas estructuras y dibujos mecánicos.
El orificio central roscado amplía la funcionalidad del orificio central al agregar roscas, lo que le permite servir para más propósitos. Entonces, ¿cuándo deberíamos elegir un orificio central roscado? Analicemos esto brevemente y espero que le resulte útil.

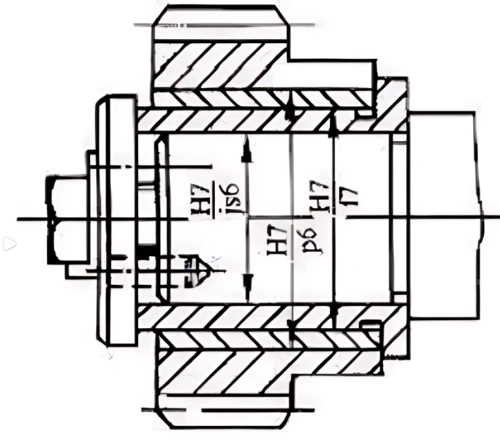

Componentes de fijación en el extremo del eje
Con un orificio central roscado, resulta fácil instalar componentes como placas terminales, ruedas dentadas, poleas de sincronización, acoplamientos, sensores, etc., en el extremo del eje.

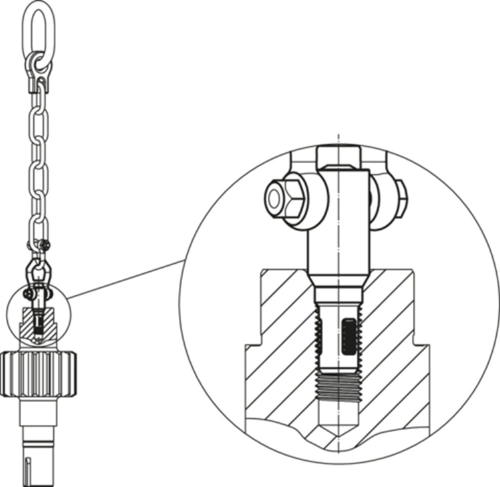

Orificios de elevación para izar
Cuando la pieza pesa más de 15 kg, ergonómicamente no se recomienda su manipulación manual. En tales casos, si hay un orificio roscado en el extremo del eje, puede instalar un anillo de elevación o un perno de elevación para utilizar una grúa para levantar.

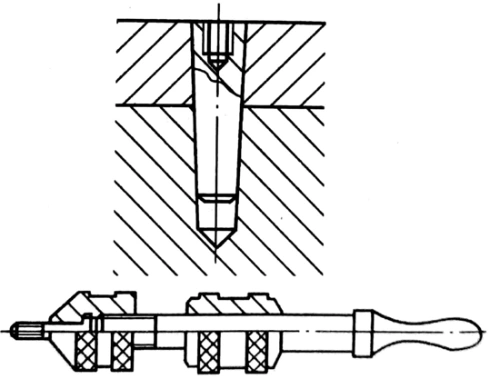

Asistencia en desmontaje y puntos de tensión.
Para algunos ajustes de orificio ciego o piezas de ajuste-de interferencia sin espacio externo para la aplicación de fuerza, el desmontaje puede ser muy difícil cuando es necesario reemplazarlos más adelante. Si es necesario procesar un orificio central en ellos, el orificio central roscado se puede utilizar para instalar un perno de proceso. Al aplicar una fuerza uniforme (por ejemplo, con un extractor de martillo deslizante), se pueden extraer las piezas de ajuste de interferencia. Esto funciona de manera similar a usar un extractor para quitar un pasador cilíndrico con roscas internas, como se muestra en el diagrama.

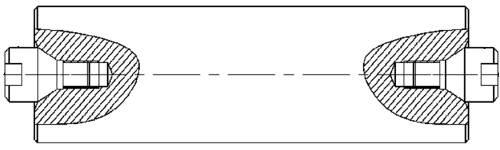

Sellado del orificio central para protección
Cuando existen altos requisitos para la precisión repetida de un orificio central, o cuando un orificio central previamente reelaborado necesita protección, se puede atornillar un tapón en el orificio central roscado. Esto protegerá y sellará el orificio central, evitando que entren objetos extraños o que residuos de refrigerante lo contaminen, manteniendo así la precisión del orificio central para el siguiente proceso o ciclo de uso.(文章来源:iMechanics机械)
