Los anillos-de paredes delgadas, como las carcasas de los motores, los anillos conectores grandes y otros componentes aeroespaciales críticos, a menudo se fabrican con secciones delgadas pero con diámetros grandes. Si bien estas piezas son livianas y rentables-, presentan importantes desafíos de mecanizado. Las paredes delgadas las hacen muy susceptibles a la distorsión térmica durante el mecanizado, especialmente cuando se trata de características internas de alta-precisión, como orificios.
El desafío
Al mecanizar componentes-de gran diámetro y paredes delgadas-, el principal desafío es gestionarexpansión térmicadurante el proceso de corte. A medida que la herramienta interactúa con el material,generación de calor localizadalleva adeformación térmica no lineal, provocando que la pieza se deforme o distorsione. Esta distorsión es particularmente problemática al mecanizar orificios internos u otras características de precisión, ya que incluso un pequeño desplazamiento puede comprometer la integridad de la pieza.
Fluctuaciones de temperaturaafectan la geometría, lo que lleva a una desalineación de características críticas.
Distorsión térmicadificulta el logro de tolerancias estrictas para piezas grandes y complejas.
Calor descontroladoda como resultado desechos o retrabajo debido a una precisión dimensional deficiente.
Nuestro enfoque de solución
Para abordar estos desafíos, Bishen Precision ha desarrollado una estrategia de control térmico integrada que combinatecnologías de refrigeración avanzadas, monitoreo de temperatura-en tiempo real, ysistemas de perfilado láser:
Control de temperatura en tiempo real-
empleamossensores de temperatura infrarrojosintegrado en el proceso de mecanizado CNC para monitorear continuamente las temperaturas de la herramienta y la pieza de trabajo. Esto nos permite ajustar los parámetros de corte para mantener un ambiente térmico estable.
Proceso de enfriamiento segmentado
En lugar de un flujo continuo de refrigerante, utilizamos unestrategia de enfriamiento segmentadoque aplica fluidos refrigerantes por etapas, sincronizadas con las fases de mecanizado. Esto evita el choque térmico y minimiza el riesgo de expansión desigual del material.
Perfilado láser para supervisión en tiempo real-
Para mantener la precisión, utilizamossistemas de perfilado láserque miden la superficie de la pieza y las características internas mientras se mecaniza. El sistema proporciona información sobre los cambios dimensionales causados por la expansión térmica, lo que permite la compensación y el ajuste de las trayectorias de herramientas en tiempo real-.
Publicar-Relajación del mecanizado
Después del mecanizado, las piezas se mantienen en un ambiente controlado para permitir que el material se relaje, estabilizando las tensiones internas antes del acabado. Esto ayuda a garantizar la estabilidad dimensional y mejora la precisión final.
Resultados
| Métrico | Antes de la optimización | Después de la optimización |
|---|---|---|
| Desviación del diámetro interior | ±0,03 milímetros | ±0,005 mm |
| Error de ovalidad | 0,06 milímetros | 0,01mm |
| Post-corte de distorsión térmica | Significativo | Mínimo |
| Tasa de chatarra | 10% | <1% |
Caso de aplicación: Anillo de montaje del motor

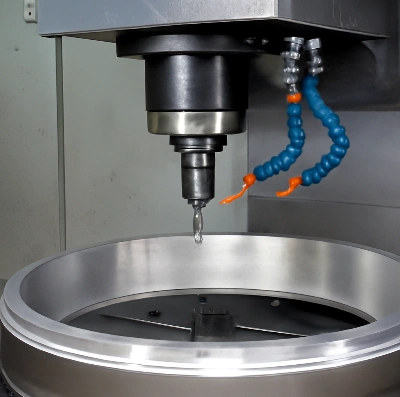

En un proyecto reciente, se nos asignó la tarea de mecanizar una grananillo de montaje del motor de aleación de aluminiocon un espesor de pared de 5 mm y un diámetro exterior de 500 mm. El componente requería alta precisión en el orificio interno para un ajuste adecuado con las piezas coincidentes.
Sin una estrategia precisa de gestión térmica, la distorsión inducida por la temperatura-durante el corte provocaba una desalineación del orificio de hasta 0,03 mm, lo que generaba una alta tasa de desechos. Al implementar nuestrasistema de refrigeración multi-faseyperfilado láser, reducimos la desviación del diámetro interior a menos de 0,005 mm, mejorando el rendimiento de la pieza y reduciendo el desperdicio.
Conclusión
El mecanizado de precisión de piezas-de paredes delgadas y de gran diámetro- requiere un control térmico meticuloso. A través degestión de temperatura-en tiempo real, enfriamiento segmentado, ycompensación guiada por láser-, hemos resuelto con éxito el problema de la expansión térmica, garantizando una producción de alta-precisión y sin defectos-de componentes críticos aeroespaciales y automotrices.
Si se enfrenta a desafíos con el mecanizado de paredes delgadas-de gran-diámetro-,contáctanos hoypara aprender cómo nuestros procesos avanzados de control térmico pueden mejorar la eficiencia de su producción y la calidad de las piezas.
