En el campo de la fabricación de precisión, el silicio monocristalino se conoce como la "piedra angular de la era de la información" - desde los chips de los teléfonos inteligentes hasta los componentes ópticos de los satélites espaciales, desde las células fotovoltaicas de nueva energía hasta los dispositivos centrales de la computación cuántica; este material cristalino de alta-pureza y casi-perfecto siempre ha desempeñado el papel de soporte subyacente de la tecnología disruptiva. A medida que la tecnología de semiconductores ingresa al proceso por debajo de los 3 nanómetros y la eficiencia de las células fotovoltaicas supera el límite teórico, los requisitos del mercado para la precisión del procesamiento de silicio monocristalino han saltado del nivel de micras al nivel de nanómetros. Especialmente en el procesamiento de estructuras complejas, como la perforación con electrodos curvos, la contradicción entre la alta fragilidad del material, las características de escisión direccional del cristal y la tolerancia de apertura a nivel nanométrico-se está convirtiendo en un cuello de botella clave que restringe el desarrollo de industrias-de vanguardia, como la fabricación de chips de alta-punta y los detectores de partículas de alta-energía.
Registro de avances en la industria
Procesamiento de microorificios ultra-profundo-de silicio monocristalino: del "cuello atascado" a la "solución china"
Antecedentes del caso
Cuando una importante empresa nacional de equipos semiconductores estaba desarrollando componentes centrales de chips de almacenamiento 3D NAND, se encontró con el desafío extremo del procesamiento ultra-de micro-agujeros ultraprofundos de silicio monocristalino: era necesario procesar micro-agujeros con un diámetro de solo 0,45 mm sobre un sustrato de silicio con un espesor de 24,75 mm (relación de profundidad-a-diámetro de 55:1), y sus requisitos de precisión eran comparables a "tallando un pozo de un kilómetro-de profundidad en un cabello". Anteriormente, este tipo de procesos habían estado monopolizados durante mucho tiempo por empresas japonesas y alemanas. Los fabricantes nacionales no sólo tuvieron que pagar un costo de importación de más de 10.000 yuanes por pieza, sino que también enfrentaron riesgos en la cadena de suministro causados por los bloqueos tecnológicos.
Ataque directo al punto de dolor
Precisión fuera de control: Después del procesamiento con brocas de carburo tradicionales, la rugosidad de la pared del orificio Sa mayor o igual a 6,54 μm (3 veces el estándar de la industria) y la desviación de redondez> 0,025 mm, lo que provoca directamente un aumento en la tasa de pérdida de transmisión de señal del chip;
Maldición del rendimiento: El costo de las materias primas de silicio monocristalino representa más del 60%, pero defectos como el colapso de los bordes y las microfisuras hacen que la tasa de desperdicio de la pieza de trabajo llegue al 35% y las pérdidas anuales de la empresa superan los 20 millones de yuanes;
Brecha tecnológica: Los equipos extranjeros prohíben a los fabricantes chinos utilizar módulos de algoritmos centrales como la "supresión dinámica de vibraciones", y no existe un proceso interno maduro para reemplazarlos.
Solución MID
Precisión mediaEl mecanizado resolvió con éxito los problemas anteriores mediante un sistema auxiliar ultrasónico + broca de PCD nanocristalina, logrando cuatro avances disruptivos:
Mito de la vida de las herramientas:Una sola broca PCD puede procesar continuamente 2000 orificios, lo que es 20 veces más que la vida útil de la herramienta importada, y el costo se reduce a menos de 5 yuanes por orificio;

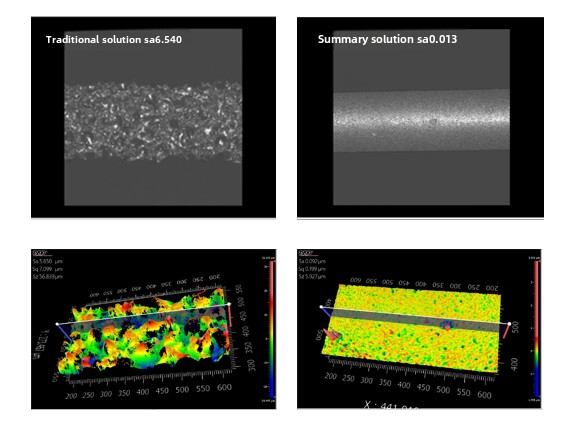

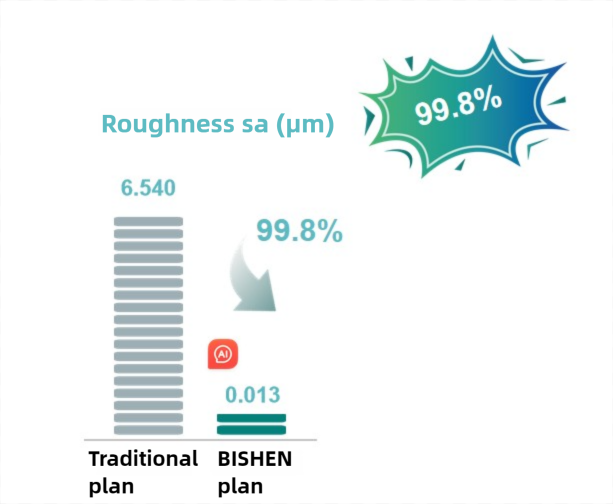

Revolución de superficie a nivel nano-:La rugosidad de la pared del orificio Sa se reduce de 6,54 μm a 0,013 μm (una disminución del 99,8%), lo que es mejor que el estándar de pulido de espejos ópticos aeroespaciales (ISO 10110-8);
Procesamiento sin defectos:La tasa de colapso del borde en la entrada es cero y el error de redondez se reduce a 0,003 mm (equivalente a 1/3 del diámetro de los glóbulos rojos humanos);

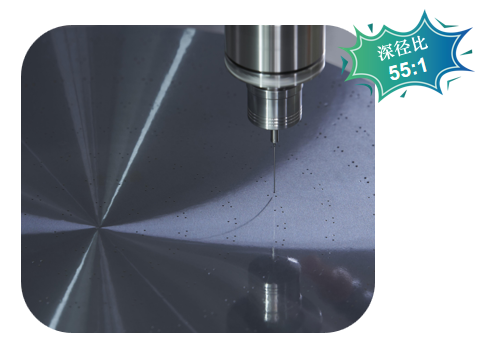

Límite de relación de profundidad-a-diámetro:La capacidad de procesamiento 55:1 rompe el nodo tecnológico 2030 previsto por la Hoja de Ruta Tecnológica Internacional para Semiconductores (ITRS) y alcanza el estándar 7 años antes de lo previsto.

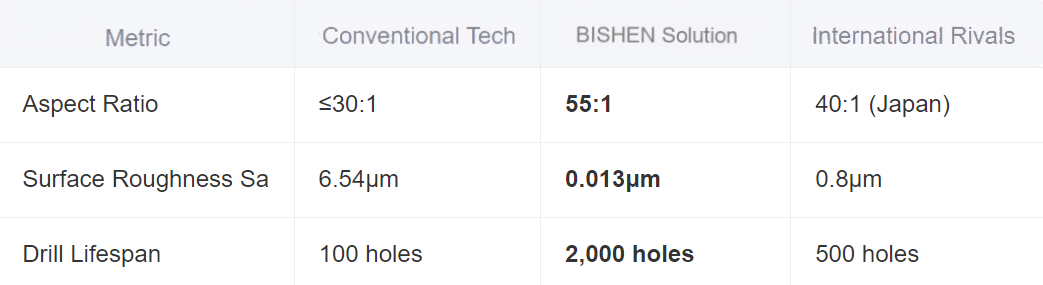

Evaluación comparativa de tecnología (frente a competidores globales)
Comparación de procesamiento
Impacto industrial
Del caso único a la transformación del ecosistema
Este avance ha catalizado innovaciones-intersectoriales:
:La eficiencia del procesamiento de orificios 3D NAND vía-aumentó un 300 %, lo que redujo los costos de producción de Yangtze Memory en un 18 %.
Revolución de costes fotovoltaicos:El rendimiento de los microagujeros del electrodo posterior-de una célula solar de heterounión aumentó del 72% al 98%, lo que redujo los costos en ¥0,4/W por panel.
Avance de la óptica espacial: Habilitó conjuntos de microagujeros de silicio con daños subsuperficiales de menos de 10 nm para el telescopio espacial "Xuntian" de China, lo que aumentó la resolución de las imágenes en dos órdenes de magnitud.

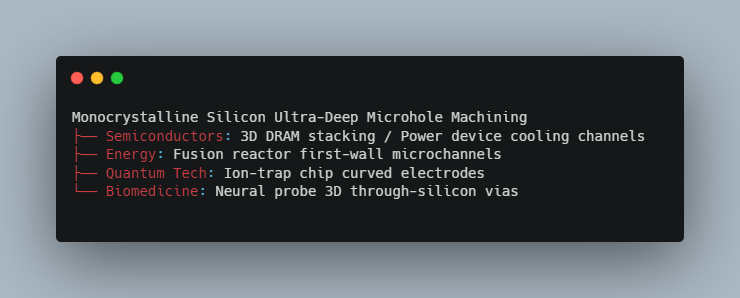

Mapa de Difusión Tecnológica
Perfil medio:
MID es pionero en la fabricación de metales de precisión para-lotes pequeños y una producción de alta-mezcla, integrando mecanizado CNC (±0,002 mm), fabricación de chapa metálica e impresión 3D industrial. Especializados en los sectores de semiconductores, medicina y nuevas energías, entregamos componentes personalizados con control de calidad impulsado por IA-(tasa de defectos<0.5%) and ultrasonic-assisted processes (Ra ≤0.4μm). Our agile production systems slash lead times by 40% while reducing costs 30-50%, empowering clients from prototyping to volume scaling with ISO-certified precision.
