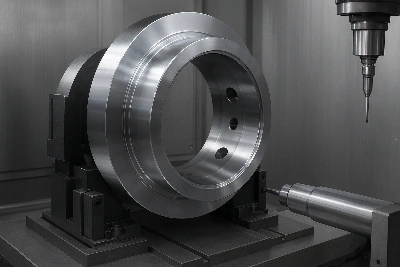

En la industria aeroespacial, los componentes estructurales grandes-como secciones de fuselaje o conjuntos de bases de robots-a menudo requieren múltiples vueltas y re-fijaciones durante el mecanizado. Cada vez que se vuelve a sujetar la pieza, se producen cambios de referencia mínimos. Si bien individualmente son insignificantes, estos cambios pueden desalinear significativamente las características del ensamblaje final, como los orificios de montaje y las superficies de referencia.
El desafío
El problema principal es el error de posicionamiento acumulado:
Deriva del datoocurre con cada re-abrazadera debido a diferencias en el torque de sujeción, ligero movimiento del accesorio o distorsión del mismo.
Apilamiento de coordenadassignifica que cada nueva configuración se basa en pequeños errores anteriores.
Incluso<0.01 mm mismatches become critical when the final assembly tolerance is tight and the part is large.
Estrategia de solución
Se desarrolló un enfoque integrado para eliminar el error acumulativo:
Diseño de accesorios modulares personalizados
Los accesorios fueron diseñados con una combinación de superficies de referencia primarias, características de alineación secundaria y cuñas ajustables. Este diseño permite un error de reposicionamiento mínimo y una corrección-del accesorio durante la re-sujeción.
Mecanizado de múltiples-caras en una única configuración
Al utilizar herramientas de longitud-ampliada y alcance de 5-ejes, las superficies grandes y las entidades de referencia se completan en una sola configuración siempre que sea posible-lo que reduce la recreación de coordenadas.
Alineación de herramientas ópticas + sondeo en-proceso
Después de cada giro, la detección óptica de bordes-restablece los datos de la herramienta a la referencia maestra. A esto le sigue un sondeo-en la máquina de características críticas para ajustar automáticamente la trayectoria en función de los datos de compensación medidos.
Resultados
| Característica | Antes de la implementación | Después de la implementación |
|---|---|---|
| Deriva del dato acumulado | >0,015 milímetros | < 0.005 mm |
| Rendimiento del primer-paso | ~80% | > 98% |
| Retrabajo debido a desalineación | Frecuente | muy raro |
Si encuentra una desviación de tolerancia en ensamblajes grandes de 5-ejes, este proceso-accesorios personalizados, configuraciones minimizadas y compensación digital alineada garantiza que el proceso de mecanizado genere estabilidad en la pieza, no errores en la referencia.
